微型电动二通球阀购买说明

微型电动二通球阀购买说明：

1、阀体口径和连接方式（可参考阀体选型参照）DN15： 代表口径

2、控制方式（可参考产品选型控制方式接线图）

   01/2/5：代表控制方式CR01 CR02 CR05

3、电压5V：代表电压

    未与店铺人员过的，请记着备 注

微型电动二通球阀接线模式说明：
CR01   ：2线控制（颠倒正负极，或者叫正反转）
CR02   ：3线控制（三线两控）
CR03   ：3线控制（三线一控）
CR04   ：2线控制（断电复位，或者给电开断电关）
CR05   ：5线控制（带信号反馈）

 微型电动二通球阀系列水控系统★可以在开水房中使用，是替换电磁阀的优良产品

1、全齿轮结构，性能可靠

2、使用寿命长，开关次数10万次以上

3、电气限位和机械限位一体化设计,定位准确,一致性很高,杜绝执行器连转的可能

4、执行器和阀门可以多角度装配，方便于阁下对于空间的分配需求

5、球阀采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场

明：Q1：表示阀门带转接板连接(是为了耐高温专门设计) Q2：表示阀体和执行器之间无转接板连接 (单位：mm 重量：kg)

以上尺寸与实物或许有细微差别，以实物为准，此数据仅供参考！

C系列微型电动二通球阀控制模式 共六种控制模式

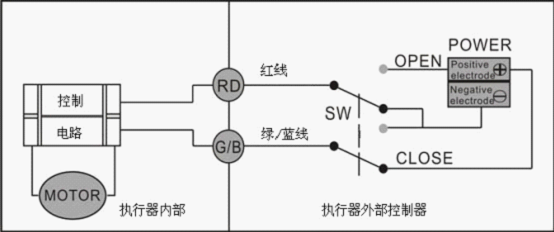

CR01（两线控制方式）配线图 电压：DC3-6V/12V/24V

1.SW为双联开关，SW与OPEN相连，阀开，到位后内部自动断电，并保持在阀开的状态;

2.SW与CLOSE相连，阀关，到位后内部自动断电，并保持在阀开的状态;

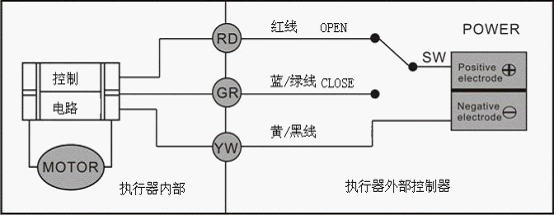

CR02 （三线控制方式）配线图 电压：DC3-6V/12V/ A/DC9-24V

1. SW与OPEN相连，阀开，到位后内部自动断电，并保持在阀开的状态;

2. SW与CLOSE相连，阀关，到位后内部自动断电，并保持在阀关的状态;

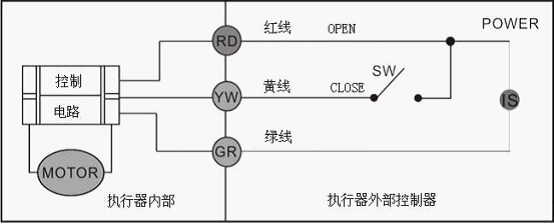

CR03 （三线控制方式）配线图 电压：DC3-6V/12V/ A/DC9-24V,AC220V

1. SW 闭合，阀开。到位后内部自动断电，保持在全开（直通）状态;

2. SW 断开，阀关。到位后内部自动断电，保持在全关（侧通）状态;

CR04（断电复位控制方式）配线图 电压：DC3-6V/ A/DC9-24V，AC220V

1. SW 闭合时，执行器正动作，阀开，到位后内部自动断电，保持在阀开的状态；

2. SW断开时，执行器负动作，阀关，到位后内部自动断电，保持在阀关的状态，执行器动作为回转型（正反转）；.

3.POWER为外接工作电源，电压范围AC/DC9-24V,内部采用法拉电容作备用电源，充电时间快，可工作与开关频率较高的场合；

CR05（五线微控制器控制方式）配线图 电压：DC3-6V/12V/24V

1. SW与OPEN相连时，阀开，到位后绿线给出开到位信号OLS控制，控制器检测到OLS，将SW连向STOP,阀门停止动作，保持在开到位状态;

2. SW与CLOSE相连时，阀关，到位后红线给出关到位信号CLS控制，控制器检测到CLS，将SW连向STOP,阀门停止动作，保持在关到位状态.执行器动作为回转型（正反转）

CR06（五线控制控制方式）配线图 电压：AC220V
