不锈钢电动球阀产品特点

更新时间:2016-03-27   点击次数:863次

不锈钢电动球阀产品特点

8执行器和阀体拆装方便,可随意分开两部分(有螺丝固定)

8阀体可耐高压、高温各种液体

8执行器具有良好的防护等级(IP66)

8结构紧凑、体积小、重量轻

8性价比高,比同等规格的电磁阀和一样性能的电动阀都实惠

8阀体采用全通径、流量大、流通阻力小、不堵渣

8非常节能型,只在阀门动作是耗电

8执行器运行时如遇故障和较大杂物其本身带有自我保护系统



不锈钢电动球阀执行器使用与接线操作

一、X3D(直流三线一控)接线原理:这款为直流电源,包括12VDC和24VDC两种电压,控制线有红、黑和黄三色,黄线与红线相连阀门开启,到位后并保持,同时红色指示灯亮起。黄线与红线断开阀门关闭,到位后并保持,同时绿色指示灯亮起。直流:红线接正,黑线接负。

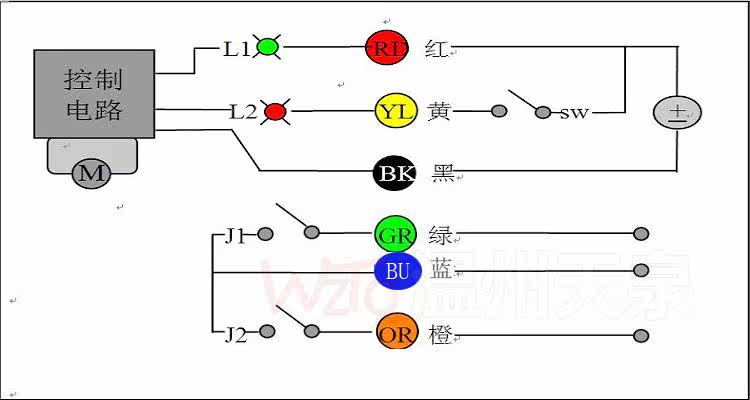

二、不锈钢电动球阀(直流三线一控带信号反馈)接线原理:这款为直流带信号反馈有红、黑和黄三色线为电源和调节作用,还有绿、蓝和橙3根为反馈信号输出线。黄线与红线相连阀门开启,到位后并保持,同时红色指示灯亮起及执行器给出到位无源反馈信号。黄线与红线断开阀门关闭,到位后并保持,同时绿色指示灯亮起执行器给出到位无源反馈信号。直流:红线接正,黑线接负。

三、不锈钢电动球阀(交直流四线一控)接线原理:这款为交直流通用型,包括12VAC\24VAC\220VAC(12VDC\24VDC)。共有四根线,红与黄各两根,两根黄线相连阀门开启,到位后并保持,同时红色指示灯亮起。两根黄线断开阀门关闭,到位后并保持,同时绿色指示灯亮起。交直流通用,两根红线接电源,黄线为阀门开关控制线。(注:黄色控制线是不需要电压的)

四、不锈钢电动球阀(交直流四线一控带信号反馈)接线原理:这款为交直流通用带反馈信号型,包括12VAC\24VAC\220VAC(12VDC\24VDC)。控制线共有7根,红与黄各两根为电源和控制作用。还有绿、蓝和橙3根为反馈信号输出线。两根黄线相连阀门开启,到位后并保持,同时红色指示灯亮起及执行器给出到位无源反馈信号。两根黄线断开阀门关闭,到位后并保持,同时绿色指示灯亮起及执行器给出到位无源反馈信号。交直流通用,两根红线接电源,黄线为阀门开关控制线。(注:黄色控制线是不需要电压的)
